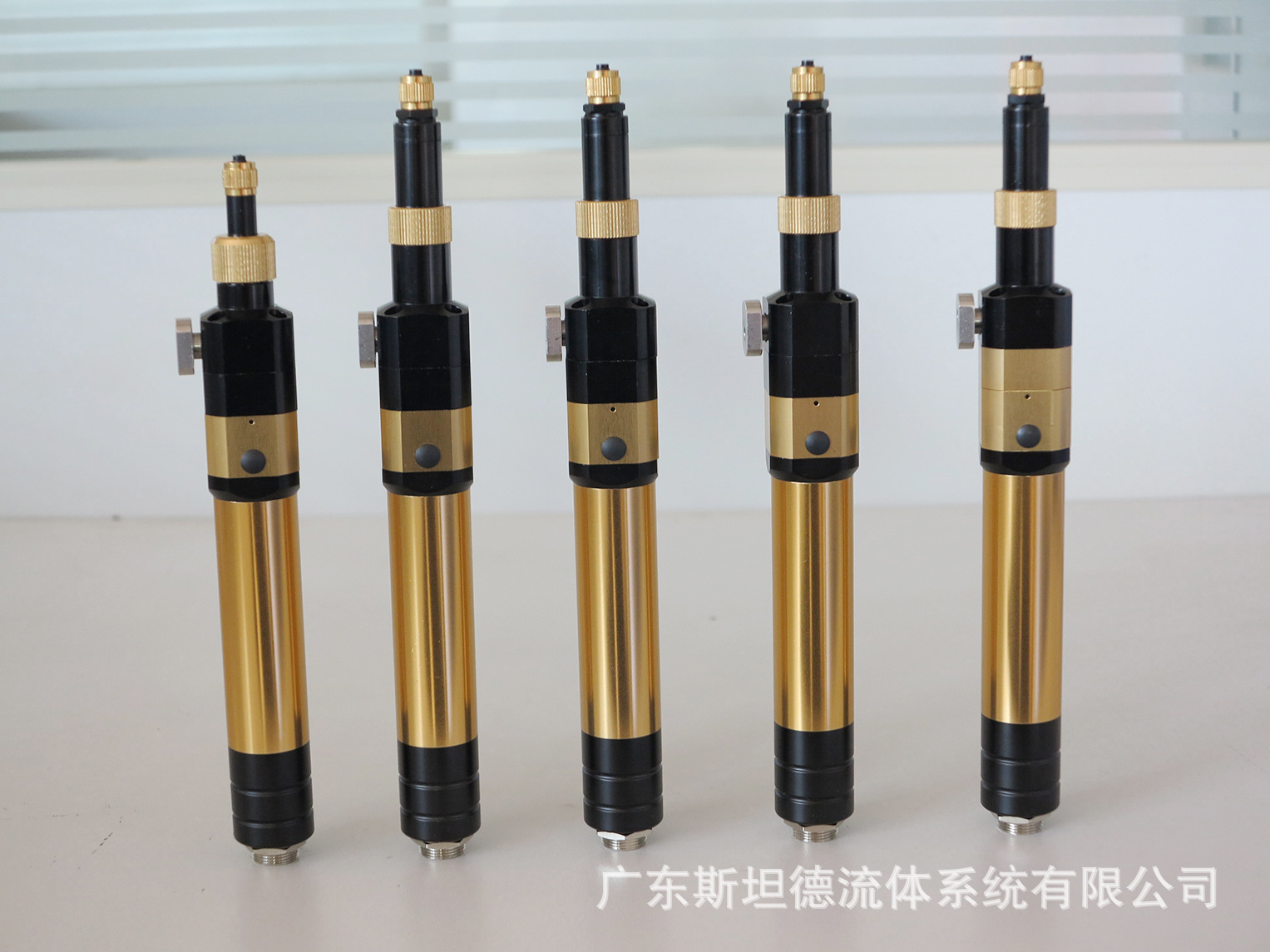

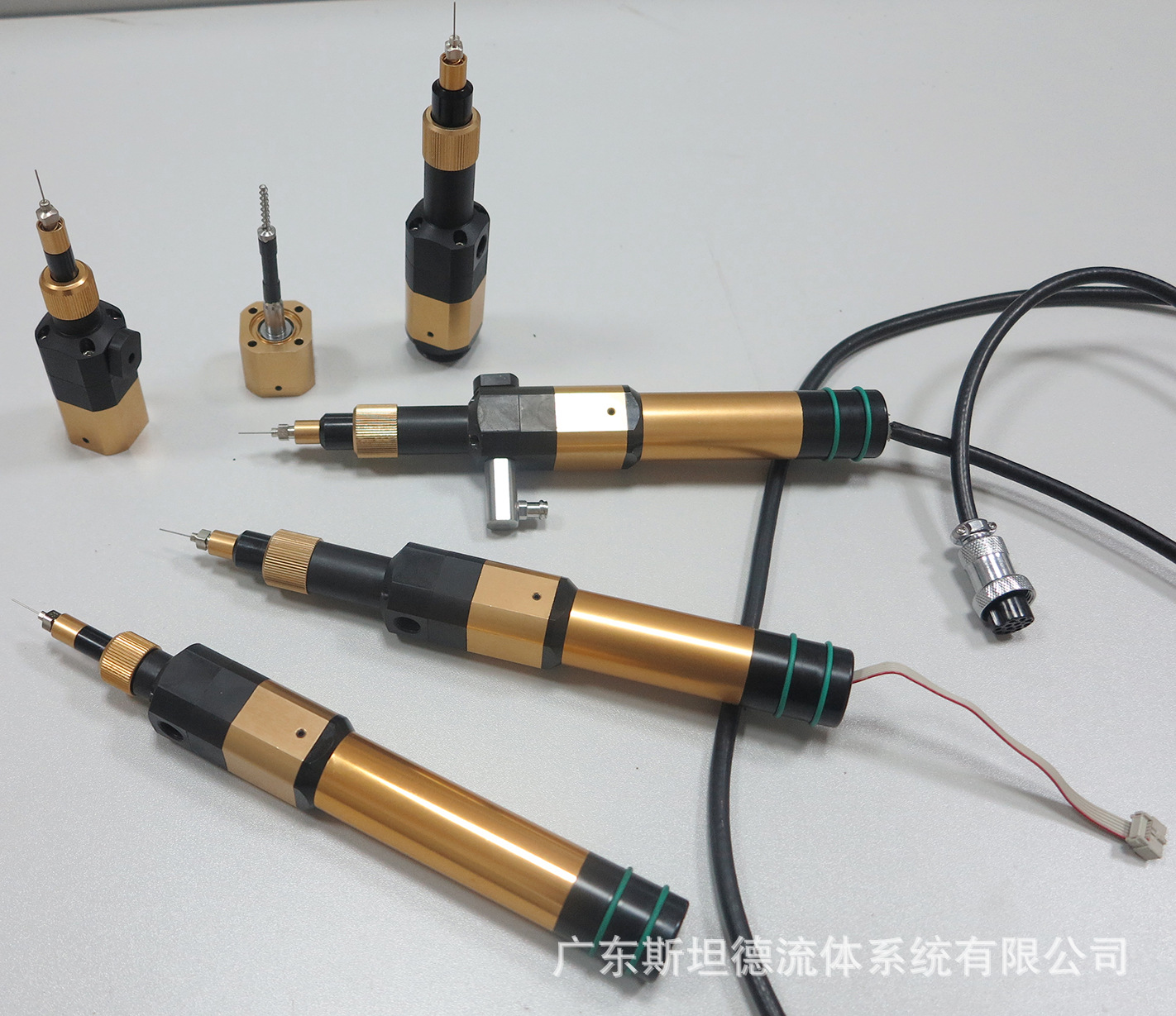

STD450螺杆阀
(一) 总体技术参数:
1.主要技术指标
1.1.设备基本参数:
设备名称: 螺杆阀及控制器
设备型号: STD450+3003S
使用电压:单相AC 220V±5%、50±2Hz
设备本体尺寸:①螺杆阀: 235(L)mm×33 (φ)mm(具体尺寸见图1)
②控制器: 220(L)mm×190(W)mm×130(H)mm (根据实际情况会有不同)
设备本体重量:①螺杆阀: 约380g/只
②控制器: /(根据实际情况会有不同)
设备使用环境温度:10℃~50℃
2.1螺杆阀:
动作说明:伺服电机带动转子螺杆在定子型腔内绕轴线作行星回转,将螺杆与定子间形成的密闭腕内胶水沿转子螺纹线连续地、均匀地而且容积恒定地排出。
重要参数:
1) 出胶速度:0.5mL/min≤μ≤6.0mL/min
2) 每圈输送量:0.05mL/转
3) 精度:±2%
4) 重复精度:±1%
5) 可输送介质:①介质粘度:≤1000000cps
②介质压力:≤ 0.6MPa
③介质温度:≤80℃
配置:
1)电机:①品牌:FAULHABER(中文名称:福尔哈贝)
②型号:2232S024BX4
③类型:直流无刷伺服电机
2)转子:①型号:STD450-Z
②材质:17-4PH硬化不锈钢 / 304不锈钢 / 316不锈钢 等
3)定子:①型号:STD450-D
②材质:FKM(中文名称:氟橡胶)/ NBR(中文名称:丁氰橡胶) / EPDM(三元乙丙橡胶) / HNBR(氢化丁腈橡胶)等
4)枪体:①材质:铝质阳极氧化染色
②尺寸:如图1
2.2.控制器:
配置:
控制箱:①电机驱动板:FAULHABER(中文名称:福尔哈贝)4pcs
②触摸屏:
③外壳:标准控制箱
2) 外接端口:①控制螺杆阀专用接口4pcs
②设备控制端口:设备联机控制
2)信号线:采用高抗干扰耐折压编码器专用电缆 T/SB3P*24
螺杆阀外形尺寸如下所示:
图1 STD450螺杆阀外形尺寸图
|
